DN900-PN10衬胶蝶阀蜗轮头小样图提供

文章来源：发布时间：2023/6/26 8:55:46

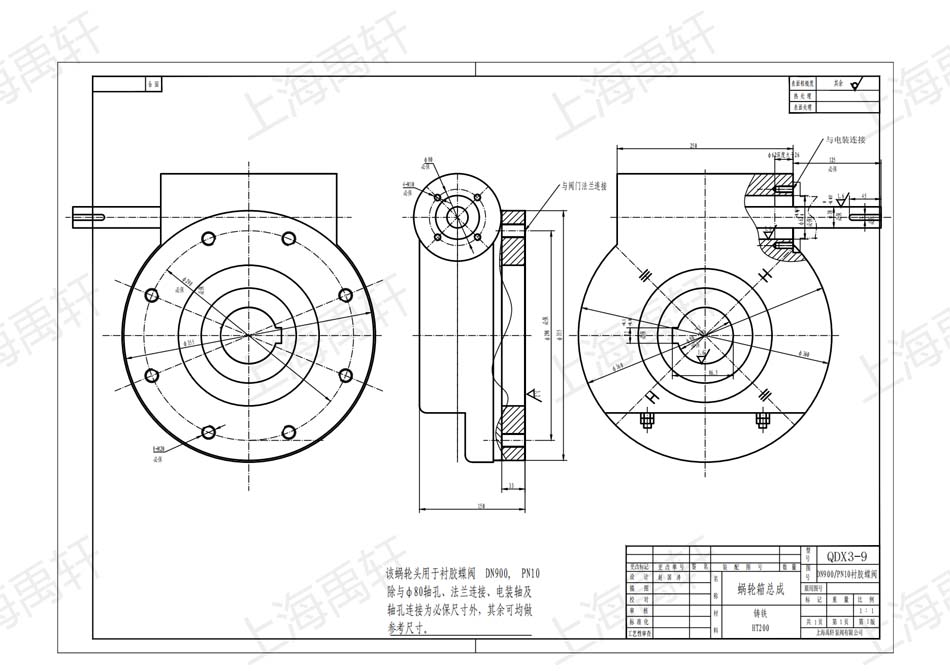

衬胶蝶阀蜗轮头小样图提供:该蜗轮头用于衬胶蝶阀DN900, PN10 除与φ80轴孔、法兰连接、电装轴及轴孔连接为必保尺寸外，其余可均做参考尺寸，这款蜗轮头为天津国能电厂更换原有蝶阀上的蜗轮头生产制造的，它的速比89：1，输出力矩4900Nm,配套蝶阀的通径为DN800-1000，配套球阀DN400，材料HT200铸造体，齿轮采用球墨铸铁，蜗杆材料为25号钢。
